Трансформаторы трёхфазные ТС, ТСЗ, ТСЗИ, ТСЗП, ТСТ

Трансформаторы силовые сухие трёхфазные типа ТС, ТСЗ, ТСЗИ, ТСЗП, ТСТ изготавливаются по ТУ 3411001-60848601-2009 на основании ГОСТ 52719–2007 на мощности от 63 Вт до 2500 кВА на напряжения до 10 кВ включительно*.

Трансформаторы силовые сухие трёхфазные изготавливаются с медными и алюминиевыми обмотками, пропитанными кремнийорганическим лаком.

Класс нагревостойкости изделий F (155°С) или H (180°С).

Трансформаторы изготавливаются в открытом исполнении — для установки в шкафах или щитах — и в закрытом исполнении различной степени защиты для отдельной установки.

Структура условного обозначения

Структура условного обозначения трансформаторов ТС(З)И – Х₁ X₂ / Х₃ У3:

• Т – трёхфазный;
• С – сухой;
• З – защищённый (до IP54);
• И — инструментальный (для питания электроинструмента);
• П — преобразовательный;
• М — многоцелевой;
• Х₁ – номинальная мощность, кВА;
• X₂ — линейное напряжение питающей сети, В;
• Х₃ – наибольшее вторичное линейное напряжение, В;
• У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69

Структура условного обозначения трансформаторов ТСТ – Х₁ X₂ / Х₃ У3:

• Т – трансформатор;
• С – сухой;
• Т – трёхфазный;
• Х₁ – номинальная мощность, кВА;
• X₂ — линейное напряжение питающей сети, В;
• Х₃ – наибольшее вторичное линейное напряжение, В;
• У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69

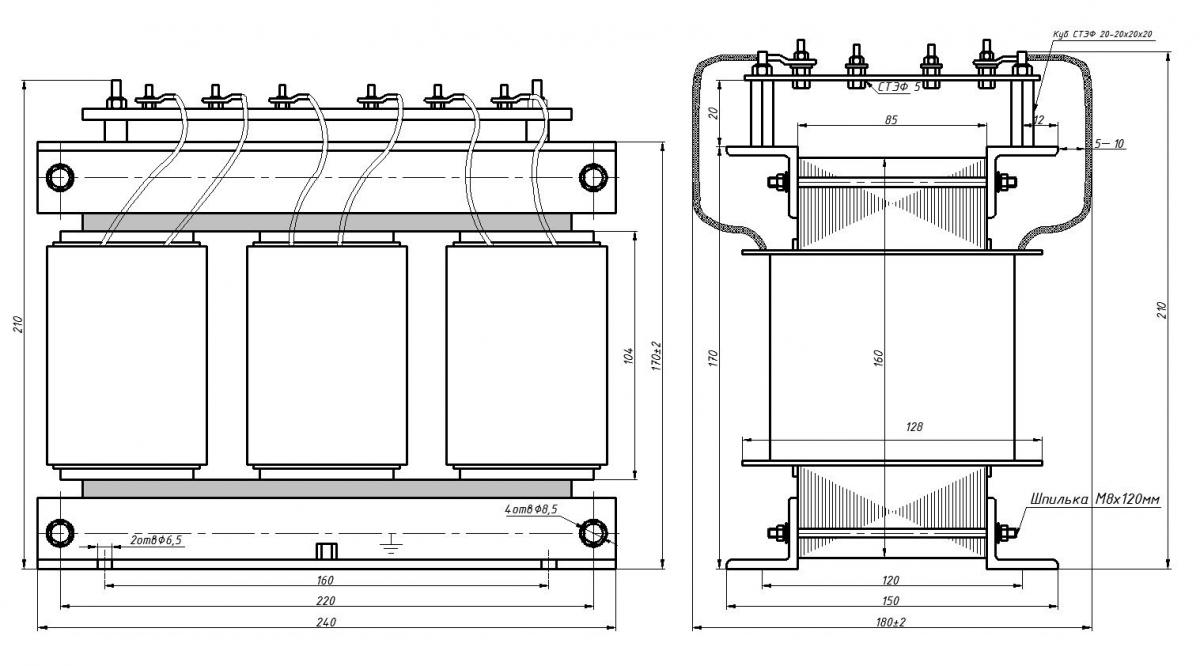

Рис.1 Чертеж ТСТ 1,0 кВА
