Электромагнит ЭЛС 3

Электромагнит ЭЛС 3 — предназначен для приведения в действие различных пусковых механизмов, приводов, тормозных систем, систем автоматики, запорной аппаратуры, клапанов защиты, гидро и пневмо систем.

Конструкция электромагнита ЭЛС 3

Электромагнит ЭЛС 3 состоит из корпуса с площадкой, катушки с двумя обмотками (включающей и удерживающей), якоря с возвратной пружиной, втулки и крышки, которые закрывают корпус со стороны якоря, колодки с контактными пластинами, крышки и разъема.

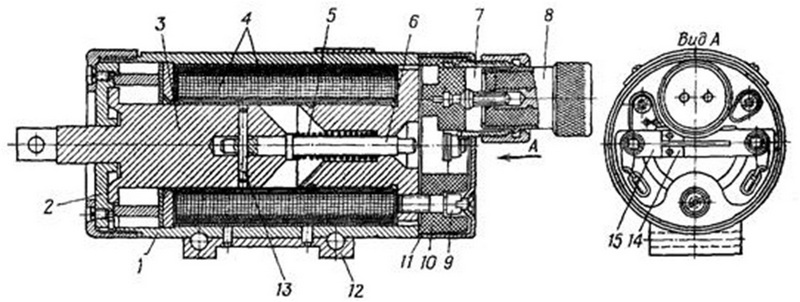

Рис.1 Схема электромагнита ЭЛС 3

1 — корпус;

2 — крышка;

3 — якорь;

4 — катушка;

5 — пружина;

6 — шток якоря;

7 —колодка;

8 — штепсельный разъем;

9 — винт;

10 — изолятор;

11 — кожух;

12 — опора;

13 — штифт;

14 — подвижный контакт;

15 — неподвижный контакт.

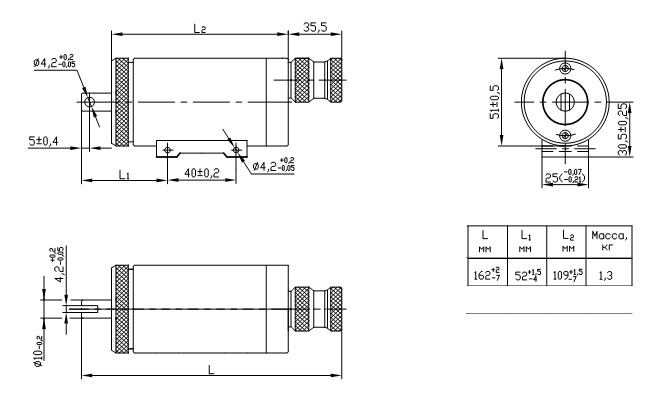

Рис.2 Габаритные, установочные, присоединительные размеры
